Présentation technique du kit solaire
Ce document permet de mettre en place un plan pour introduire 3 idées de Séance de Découverte :
- Positionnement du panneau solaire,
- Étude énergétique,
- Étude pour une pompe sous forme de fiche réalisée par les élèves.

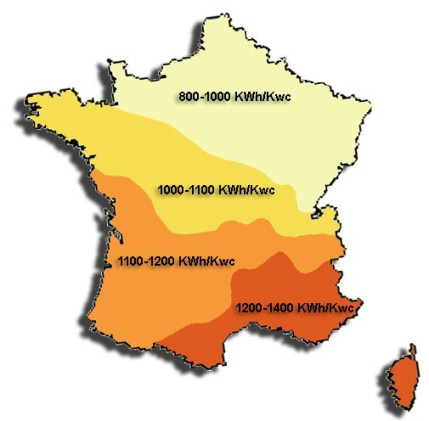

 | • Cartographiques de l'ensoleillement sur la France. |
Attention : Caractéristiques du panneau solaire :
Puissance maximale en Watts (Pmax) : 40
Tension à circuit ouvert en Volts (Voc) : 22
Courant en court circuit en Ampères (Isc) : 2,6
Tension à puissance maximale en Volts (Vmp) : 17,2
Courant à puissance maximale en Ampères (Imp) :2,33
Matière sensible Capteur photovoltaïque monocristallin
Nombre de cellules : 36
Dimension hauteur en mm : 665
Dimension largeur en mm : 550
Dimension épaisseur en mm : 28
Poids en kg : 4,43
Vous avez accès à d'autre information via les fichiers ci-dessous :
Doc - Les panneaux solaires photovoltaïques.pdf
Doc - Les panneaux ou capteurs solaires photovoltaïques.pdf
ISO 9001:2000 IP 65
Très bon rendement du panneau solaire
Mise en place durable (durée de vie supérieure à 20 ans)
Tolérance de la puissance : ±5 %, T°c d'utilisation : -40°C à +85°C.
Conditions Test Standard (CTS), définies comme suit : puissance du rayonnement de 1000 W/m2 à une densité spectrale de 1.5 AM (ASTM E892). Température de cellule de 25 °C
Cellules silicium (Si) monocristallins, texturées avec une couche anti-réflexion. Lamé EVA (éthylène-vinyle acétate). Face frontale verre trempé de grande transmission. Face postérieure Tedlar à plusieurs couches. Cadre Aluminium anodisé. Boîtier de raccordement étanche : IP 65 avec diodes anti-retour. Terminal de connexion. Bornes avec possibilité de soudure.
Définition : Définition de la puissance crête
 | La puissance crête est la puissance électrique continue pour une surface de 1 m ² Influence de la température (si la température du panneau augmente le rendement diminue). |
